Konstrukce datových kabelů Cat 6a, Cat 6 a Cat 5e

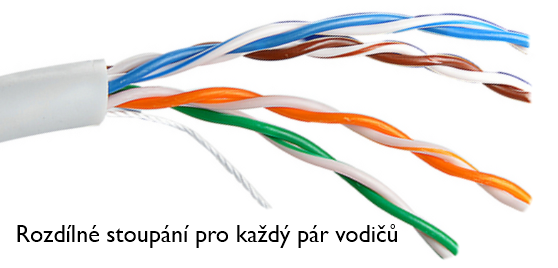

Datové kabely jsou kroucené dvoulinky pro LAN sítě zahrnují 4 páry, 8 vodičů. Každý pár je mezi sebou pravidelně zakroucen po celé své délce, stoupání šroubovice kroucení každého páru se odlišuje. Kroucení vodičů v párech (Twisted Pair) je skutečně pro konstrukci kabelu zásadní, potlačuje vliv rušení na přenášený signálu po jednotlivých párech i mezi samotnými páry.
Dostupné jsou základní nestíněné UTP (Unshielded Twisted Pair) a pak varianty stíněné FTP (Foiled Twisted Pair) a jejich další varianty STP, SFTP.
Kabely Cat 6a a Cat 6
Na první pohled zaznamenáte dva rozdíly oproti kategorii 5e: tloušťka kabelu a po odholení nový distribuční element mezi páry uprostřed. Kabel Cat 6a (Cat 6) je silnější, větší průměr kabelu je dán větším průměrem drátu 23 AWG a vloženým elementem. Dělící kříž udržuje jednotlivé páry od sebe v požadované formaci po celé délce kabelu.
Pro zajímavost informace o značení průměru vodičů AWG (American Wire Gauge, také Brown & Sharpe Wire Gauge), jde US normu v logaritmickém měřítku pro značení průměru elektrických vodičů. Čím menší číslo, tím silnější vodič: Cat 5e má vodiče o průměru 24 AWG a jsou tedy slabší než u kategorií 6. Manipulace s kabely kategorie 6a (6) může být obtížnější.
Přepočet AWG na [mm] a vzájemný poměr AWG 23 vs 24:
D [mm] = 0,127 * 92 ^ ((36 - "D_AWG") / 39), po dosazení
D_AWG_23 == 0,127*92^((36-23)/39) = 0,573 mm
D_AWG_24 == 0,127*92^((36-24)/39) = 0,511 mm
Rozdíl je tedy přibližně 11,43 % ve prospěch kategorie Cat 6a
Datové kabely Cat 6, nazývané také LAN kabely, internet kabely, poskytují oproti předchozí kategorii Cat 5e nižší přeslechy (Crosstalk), vyšší odstup signálu od šumu (Signal-to-Noise ratio) a jsou vhodné pro 10GBASE-T (10GE, 10 Gb/s, 10-gigabitový Ethernet). Kabely Cat5e podporují pouze 1000BASE-T (GE, Gigabit Ethernet).
V nových projektech převažují realizace s kabely v kategorii CAT 6a (představena již v roce 2009). KAT6A zcela vytlačila starší standardy CAT 6 (250MHz), CAT 5e (100 MHz) je určena pro přenosy 10GE na 100 m (tj. pro přenosy v šířce pásma 500 MHz).
Pro zajímavost poměr šířky pásma (MHz) 2,5:1 neznamená 2,5 x větší rychlost. Ve skutečnosti je kabel Cat 5e schopen pracovat s rychlostí 1 Gb/s na vzdálenost 50 m garantovaně, u kabelu Cat 6 je to 10 Gb/s na 37 m. U kategorie Cat 6a dosáhne 10 Gb/s na celých 100 metrů, rekapitulace viz tabulka níže.
| Kategorie | Rychlost | Šířka pásma | Vzdálenost | Použití |
|---|---|---|---|---|
| CAT 1 | 1 Mbps | 0.4 MHz | Telefon & modem | |
| CAT 2 | 4 Mbps | 4 MHz | LocalTalk & Telefon | |
| CAT 3 | 10 Mbps | 16 MHz | 100 m | 10BaseT Ethernet |
| CAT 4 | 16 Mbps | 20 MHz | 100 m | Token Ring |
| CAT 5 | 100 Mbps | 100 MHz | 50-100 m | 100BaseT Ethernet |
| CAT 5e | 1 Gbps | 100 MHz | 100 m | 100BaseT Ethernet, domácí sítě |
| CAT 6 | 1 Gbps | 250 MHz | 100 m 10Gb do 37 m |
Gigabit Ethernet, komerční centra |
| CAT 6a | 10 Gbps | 500 MHz | 100 m | Gigabit Ethernet pro datová centra a páteřní rozvody |
| CAT 7 | 10 Gbps | 600 MHz | 100 m | 10 Gbps, páteřní kabeláže |
| CAT 7a | 10 Gbps | 1000 MHz | 100 m 40Gb do 50 m |
10 Gbps, páteřní kabeláže |
| CAT 8 | 25 Gbps (CAT 8.1) 40 Gbps (CAT 8.2) |
2000 MHz | 30 m | 25/40 Gbps, páteřní kabeláže |
Myslete na ochranu investice nikoliv cenu
UTP kabely Cat 6 a Cat 5e stále ještě dostačují pro bežná domácí použití a není potřeba je měnit. Kabel Cat 6a je správná volba k instalaci v jakémkoliv podniku. Ceny jsou rovnocenné.
Kategorie kabeláže CAT 6a je dobrou volbou k Vaší ochraně investice do IT.
